錫涂層在pcb板制作的激光直接成像工藝與設備

pcb板制作


    Pcb板制作過程中,涂覆有鍍錫層的在制板的機構直接成像的工藝與設備,除了工藝過程有所不同外,其LDI設備原理是相似的。

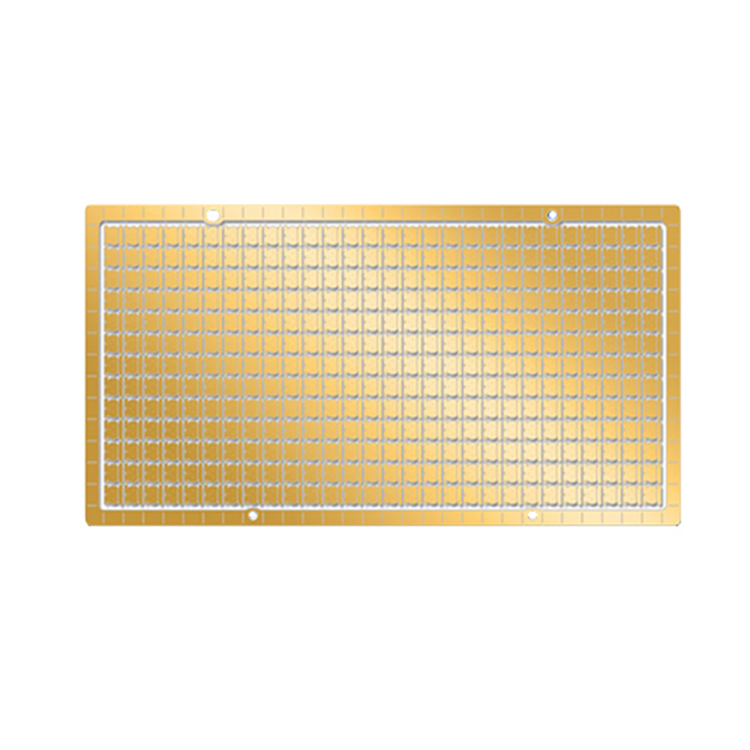

氧化鋁陶瓷電路板

1) Pcb板鍍錫層的LDI工藝過程。在制板銅箔上鍍上一層厚度為0.6μm~0.8μm的化學鍍Sn或電鍍Sn。這層薄錫層應是厚度均勻的,同時又是致密的精細的顆粒結晶,然后次采用高能量的UV激光燒蝕除去不需要的鍍錫層。為了保證鍍錫層能全部除去,往往要在除去鍍錫層厚度之下再燒蝕去3μm~5μm厚的銅箔厚度。最后,經堿性蝕刻形成所期望的精細導體圖形。

2) Pcb板鍍錫層在制板的LDI設備。此類的LDI設備是采用固態二極管的ND
:YAG激光光源,現在已經采用釩酸鹽固態激光源具有功率更大,性能更穩定,更高的激光直接成像生產率和質量的優點,匹配以先進的開關技術,可以保證達到很高頻率。其起始激激光波長為10.6μm,經三次諧波后達到355nm波長,在40KHz頻率下功率可達到12W(一般為4W或2w),如此高頻的激光配以simens獨特的檢流計控制,可以保證LDI高速運行,同時激光的光路設計簡短,保證光路最短途徑和最小能量損耗,所有其LDI的燒蝕速度可達1000mm/S.

Simens LS 350kyi 采用經過后處理的CAD/CAM的數據自動將圖形與PCB鉆孔等對準進行LDI。其分辨率可小于4μm,控制的線寬/間距可達50μm,位置精度達10μm上下。

以上的金瑞欣特種電路小編分享的關于“錫涂層在pcb板制作的激光直接成像工藝與設備”的內容,金瑞欣特種電路是專業的電路板打樣廠家,十年P(guān)CB制作經驗,主營高頻板,多層板,厚銅板,陶瓷板等。更多詳情可以咨詢金瑞欣官網。
