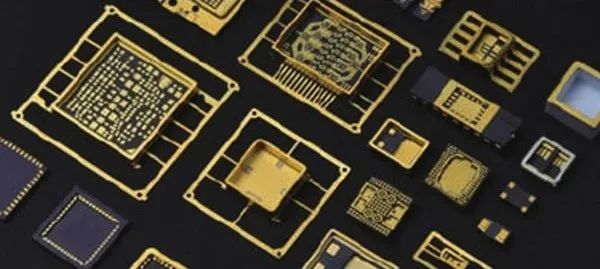

在電子封裝領域，陶瓷基板金屬線路的界面失效問題長期困擾著工程師。這一現象的本質可歸結于材料特性差異、工藝缺陷和環境應力的三重作用。本文將從材料特性、工藝缺陷及環境應力三個維度展開分析，并探討當前行業主流的解決方案。

一、熱膨脹系數差異：失效的物理根源

陶瓷基板（如氧化鋁、氮化鋁）與金屬線路（常用銅、銀）的熱膨脹系數（CTE）失配是核心矛盾。氧化鋁的CTE約為7.2 ppm/℃，而銅的CTE高達17 ppm/℃。當溫度變化時，兩者形變量差異顯著。

以10 cm長的陶瓷基板與銅線路為例，經歷100℃溫升時：

l 陶瓷伸長量：10 cm × 7.2×10??/℃ × 100℃ = 7.2 μm

l 銅伸長量：10 cm × 17×10??/℃ × 100℃ = 17 μm

二者相差近10 μm的伸縮量，在界面處產生剪切應力。反復的熱循環（如功率模塊工作時的-40~150℃波動）將導致金屬線路逐漸剝離，類似反復彎折的金屬片最終斷裂。

二、工藝缺陷：失效的放大器

即使材料特性存在先天矛盾，理想的工藝本可緩解問題，但實際生產中的微小瑕疵會加速失效：

1. 界面結合強度不足

陶瓷與金屬的界面結合依賴化學鍵與機械錨定。若陶瓷表面存在污染（如0.1 μm厚的有機物殘留），界面結合強度可能下降50%。此外，高溫燒結時銅的氧化會生成CuO/Cu?O脆性層，進一步削弱結合力。

2. 局部應力集中

激光切割產生的微米級毛刺、電鍍銅層厚度不均（邊緣比中心薄20%以上）等工藝缺陷，會導致局部應力提升3~5倍。這些區域如同紙張的預撕線，成為裂紋萌生的起點。

三、環境應力：失效的觸發條件

電子器件在實際工況中面臨嚴苛挑戰。以新能源汽車IGBT模塊為例：

l 工作溫度循環：-40℃（冷啟動）→150℃（滿負荷）

l 每日循環次數：可達數百次

在此條件下，銅-氧化鋁界面剪切應力可達300 MPa（相當于3頭成年大象的體重施加于指甲蓋大小的面積）。傳統環氧樹脂粘結層（強度約30 MPa）在10次循環后即出現開裂，而先進釬焊工藝（強度200 MPa）的壽命可提升至10,000次以上。

四、工程應對策略

針對上述問題，行業已形成三類主流解決方案：

  1. 過渡層技術

在陶瓷與金屬間引入CTE梯度材料，例如：

l 鉬錳（Mo-Mn）層：通過高溫燒結形成化學鍵，提升界面強度

l 活性金屬釬焊（AMB）：使用含鈦焊料，實現陶瓷-金屬冶金結合

2. 表面微觀結構設計

采用激光微加工在陶瓷表面制備倒錐形微孔（直徑50~100 μm），通過機械互鎖效應將剝離強度從15 N/cm提升至45 N/cm。

 3. 緩沖層材料開發

研發硅橡膠/石墨烯復合涂層：

l高溫（>100℃）時模量達5 GPa，維持結構剛性

l低溫（<0℃）時模量降至0.5 GPa，吸收80%以上熱應力

某頭部車企采用該技術后，電驅控制器壽命從5年延長至15年。

五、技術路線選擇的權衡

工程師需在多目標約束下決策：

l過渡層技術：成本增加30%，可靠性提升3倍，適合高附加值產品；

l表面粗化工藝：成本增加15%，可靠性提升2倍，工藝兼容性較好；

l緩沖層方案：成本增加50%，可靠性提升5倍，適用于極端環境場景。

當前行業趨勢傾向于“過渡層+表面粗化”復合方案，在成本可控的前提下實現可靠性躍升。陶瓷基板金屬線路的脫落問題，本質是材料科學、工藝控制與環境適應性的系統博弈。隨著寬禁帶半導體器件的普及，封裝可靠性要求已從“滿足短期工況”轉向“全生命周期穩定”。對于初入行的工程師而言，深入理解這一經典問題的解決方案，不僅能提升技術判斷力，更能為未來應對更復雜的工程挑戰奠定基礎。
