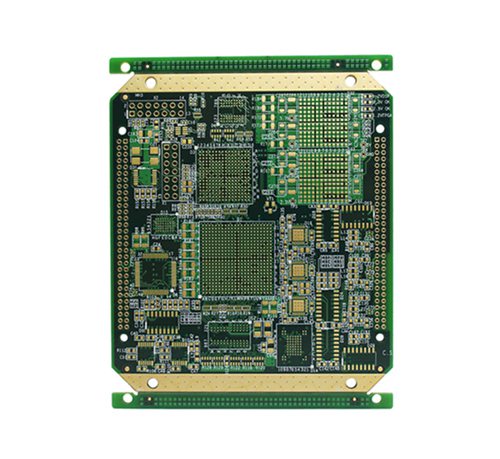

PCB線路板上的零件復雜多樣，這些零件如果符合工藝要求，可以放心制作，否則做出來的產品也不可以使用。因此，在制造之前先進行測試，則顯得尤為重要。PCB測試點并是關鍵所在。通過PCB測試點測試，就能判斷電路板上的零器件是否符合規格和焊性。

測試點的重要性原理

測量PCB，一般使用ICT(In-Circuit-Test)，即自動化測試機，它使用針床(Bed-Of-Nails)接觸板子上所有需要被量測的零件線路以進行測試。測試機的速度總體上很快，但探針接觸到零件或焊腳時，可能會將其壓壞，這樣一來，沒有問題的器件反而變得有問題了。為解決這個問題，便出現了“測試點”，在零件的兩端額外引出一對圓形的小點，上面沒有防焊，可以讓測試用的探針接觸到這些小點，而不用直接接觸到那些被量測的電子零件，這樣就無需擔心零件被破壞了。

測試點是電路板元器件測試非常關鍵的地方，那么制作測試點的時候，有哪些工藝要求呢？總共有以下五個方面。

制作測試點工藝

1.測試點選用質地較軟、易貫穿、不易氧化的金屬，以保證可靠接地，延長探針使用壽命。

2.用于焊接零器件的焊盤不可兼作檢測點，須另外設計專用的測試焊盤。焊盤處于PCB的同一側面，如此便于檢測，也降低相應的費用。

3.測試點距離PCB邊緣需大于5mm；需放置在元件周圍1mm以外，避免探針和元件撞擊

需放置在定位孔環狀周圍3.2mm以外。

4. 測試點應均勻分布在PCB上，減少探針壓應力集中；PCB上供電線路應分區域設置測試斷點，以便電源去耦合或故障點查詢。

5. 測試點的直徑不小于0.4mm，相鄰測試點的間距最好在2.54mm以上，但不要小于1.27mm。

      通過上面的了解，想必對pcb線路板測試點有了一個清楚的了解了，如果您想了解更多，
