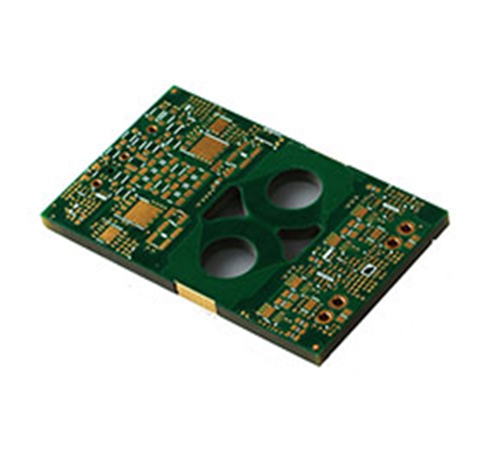

厚銅pcb分單層厚銅板，雙面厚銅板和多層厚銅板。制作中機械鉆孔最小孔徑從原來0.4mm 下降到0.2mm，甚至更小，因此金屬化孔孔徑也越來越小。線路板層與層間互連所依賴的金屬化孔，直接關系厚銅PCB板的可靠性。今天小編為您分享一下厚銅PCB板制作工藝注意事項。

首先，厚銅pcb板制作要注意的的雜物塞孔處理

在長期生產控制過程中，我們發現當孔徑達到0.15-0.3mm，其塞孔的比例遞增30%1、孔形成過程中的塞孔問題：印制板加工時，對0.15-0.3mm 的小孔，多數仍采用機械鉆孔流程。在長期檢查中，我們發現鉆孔時，殘留在孔里雜質以下為鉆孔塞孔的主要原因：當小孔出現塞孔時，由于孔徑偏小，沉銅前高壓水洗、化學清洗難以把小孔里面的雜物去除，阻擋化學沉銅過程中藥水在孔里的交換，使化學沉銅失去作用。鉆孔時根據疊層厚度選用合適鉆嘴、墊板，保持基板清潔，不重復使用墊板，有效的吸塵效果(采用獨立的吸塵控制系統)是解決塞孔必須考慮的因素。

一：厚銅板的孔化機理

鉆頭在敷銅板上先打孔，再經過化學沉銅，電鍍銅形成鍍通孔。二者對孔金屬化起著至關重要的作用。

      1、化學沉銅機理：

      在雙面和多層印制板制造過程中，都需要對不導電的裸孔進行金屬化，亦即實施化學沉銅使其成為導體。化學沉銅溶液是一種催化式的“氧化/還原”反應體系。在Ag、Pb、Au、Cu 等金屬粒子催化作用下，沉積出銅來。

       2、電鍍銅機理：

電鍍定義是利用電源，在溶液中將帶正電的金屬離子，推送到位在陰極的導體表面形成鍍層。電鍍銅是一種“氧化/還原”反應，溶液中的銅金屬陽極將其表面的銅金屬氧化，而成為銅離子。另一方面在陰極上則產生還原反應，而令銅離子沉積成為銅金屬。兩者皆通過藥水交換，化學作用達到孔化目的，交換效果好壞直接影響孔化質量。

一次銅在層間導通孔道成型后需于其上布建金屬銅層，以完成層間電路的導通。先以重度刷磨及高壓沖洗的方式清理孔上的毛頭及孔中的粉屑，再以高錳酸鉀溶液去除孔壁銅面上的膠渣。在清理乾凈的孔壁上浸泡附著上錫鈀膠質層，再將其還原成金屬鈀。將電路板浸于化學銅溶液中，借者鈀金屬的催化作用將溶液中的銅離子還原沉積附者于孔壁上，形成通孔電路。再以硫酸銅浴電鍍的方式將導通孔內的銅層加厚到足夠抵抗后續加工及使用環境動擊的厚度。

其次是厚銅pcb板制作的電路圖注意事項

1、有多種專用的PCB制圖軟件，如Protel等，可以繪制多層(包括雙面)電路板圖，多層之間在位置上是對準的，并有過孔將各層之間的線路連通，實現交叉布線，方便排版。排版完成后可以交由專業制板廠成特定電路的電路板。

2、雙面電路板要反過來繪制成電路原理圖，可以分兩步。第一步：先把主要元器件如IC等的符號按電路板的位置畫到紙上，把各腳連線及外圍元件適當布置并畫下，完成草圖。第二步：分析一下原理，按習慣畫法把電路圖整理好。也可以借助電路原理圖軟件，排上元器件后進行連線，然后利用其自動排版功能進行整理。

雙面板兩面的線條要準確對位，可以用鑷子的兩個尖定位、手電光透射、萬用表測量通斷等方法，確定焊點和線條的連通和走向，必要時還要拆下元器件來觀察其下面的線條走向。

金瑞欣特種電路是專業的厚銅pcb打樣廠家，專業生產15盎司以內厚銅板，最快48小時交貨；引進先進的銅厚檢測儀、電感測量儀、微電阻測量儀保障厚銅電路板的功能品質。更多詳情可以咨詢金瑞欣。
