黑色氧化鋁陶瓷基板制作工藝

 隨著通訊技術的發展，電子元件微型化、高集成發展，對封裝要求也越發嚴格，其中黑色氧化鋁陶瓷基板的機械強度高，且絕緣性和避光性較好，在多層布線陶瓷基板、電子封裝及高密度封裝基板中收到了廣泛應用。那么黑色氧化鋁陶瓷基按制作工藝和流程是什么呢？

      要了解黑色氧化鋁陶瓷基板的結構和特性

      黑色氧化鋁陶瓷基板和氧化鋁陶瓷基板氧化鋁陶瓷基板的晶體結構、分類及性能是一樣的。氧化鋁有許多同質異晶體，例如α-Al2o3、β-Al2o3、γ-Al2o3等，其中以α-Al2o3的穩定性較高，其晶體結構緊密、物理性能與化學性能穩定，具有密度與機械強度較高的優勢，在工業中的應用也較多。

　  氧化鋁陶瓷通過氧化鋁純度進行分類，氧化鋁純度為>99%被稱為剛玉瓷，氧化鋁純度為99%、95%和90%左右被稱為99瓷、95瓷和90瓷，含量> 85%的氧化鋁陶瓷一般稱為高鋁瓷。99.5%氧化鋁陶瓷的體積密度為3.95g/cm3，抗彎強度為395MPa，線性膨脹系數為8.1×10-6，熱導率為32W/（m·K），絕緣強度為18KV/mm。

     大部分電子產品光敏感性需要用到黑色氧化鋁陶瓷基板

     黑色氧化鋁陶瓷基板多用于半導體集成電路及電子產品中，這主要是由于大部分電子產品具有高光敏性，需要封裝材料具有較強的遮光性，才能夠保障數碼顯示的清晰度，因此，多采用黑色氧化鋁陶瓷基板進行封裝。隨著現代電子元件不斷更新，對于黑色氧化鋁封裝基板的需求也不斷擴大，目前國內外均積極開展對黑色氧化鋁陶瓷制造工藝的研究。

電子產品封裝中使用的黑色氧化鋁陶瓷，基于其應用領域的需求，黑色著色料的選擇需要結合陶瓷原材料的性能。例如需要考慮到其陶瓷原材料需要具備較好的電絕緣性，因此，黑色著色料除了考慮到陶瓷基板的最終著色度、機械強度外，同時還要考慮到其電絕緣性、隔熱性及電子封裝材料的其他功能。

　 在陶瓷著色過程中，低溫環境可能促使著色料的揮發性受到影響而保溫一定時間，在此過程中，游離狀態著色物可能集結成尖晶石類化合物，能夠避免著色料在高溫環境下持續揮發，保障著色效果。

     黑色氧化鋁陶瓷基板流延法制作工藝

     流延法是指在陶瓷粉料中加入溶劑、分散劑、粘結劑、增塑劑等物質，從而使?jié){料分布均勻，然后在流延機上制成不同規格陶瓷片的制造工藝，也被稱為刮刀成型法。該工藝最早出現于上世紀40年代后期，被用于生產陶瓷片層電容器，該工藝的優點在于：

　　（1）設備操作簡單，生產高效，能夠進行連續操作且自動化水平較高；

　　（2）胚體密度及膜片彈性較大；

　　（3）工藝成熟；

　　（4）生產規格可控且范圍較廣。

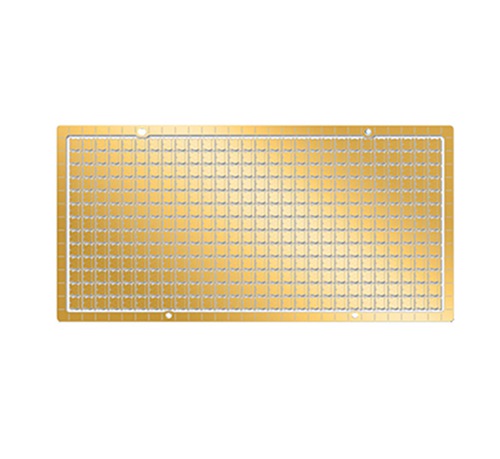

　　現代生產中使用的陶瓷基片多為多層基片，氧化鋁陶瓷的純度為90.0~99.5%，其純度越高，性能越好，金瑞欣特種電路的氧化鋁陶瓷基板為高純度96瓷還要99瓷，各項性能較好，氧化鋁陶瓷基加工多采用DPC/DBC等工藝，多年氧化鋁陶瓷基板加工經驗，更多黑色氧化鋁陶瓷基板咨詢金瑞欣。
