多方面分析高功率led封裝基板采用什么封裝基板

在2000年前l(fā)ed發光元件，一直都是封裝在樹脂基板上，并沒有要求LED高散熱性。2000后led高功率、高效率發展需要，尤其是藍光發光元件發光效率得到大幅度改善，液晶、家電、汽車等行業都開始檢討LED的適應性。現今數碼家電和平面顯示器積極需要普及化，加上LED單體成本持續下降，使得LED適應范圍，以及愿意使用LED的產業方位不斷擴大，其中又以晶體面板廠商面臨歐盟頒布的危害性物質限制指導，而陸續提出來的必須將水銀系冷陰極燈管全面無水銀化的發展方針，結果就是高功率LED的需求更加急迫。

一，采用樹脂封裝基板的LED產品，發光率低、發熱量大

技術上封裝后的LED商品，適用時散熱對策實為非常棘手，而背景下具備高成本功率，且類似金屬基板等高散熱封裝基板的發展動向，成為LED高效化后另一個備受矚目的焦點。環氧樹脂已不符合高功率要求。以往LED功率小，可以使用FR4等玻璃環氧樹脂封裝基板，然而照明要用LED發光率只有20%~30%，且芯片非常小，雖然整理消耗電力非常低，不過單位面積的發熱量卻很大。

二，汽車、照明與一般民生業者，采用金屬基板或者陶瓷基板LED

業者對于LED要求是省電、高輝度、長期使用壽命、高色彩再現性，這意味著高散熱性是高功率LED封裝基板不可或缺的條件。樹脂基板散熱性極限多半支持0.5W以下的led，超過0.5w以上LED封裝大多改用金屬系或者陶瓷系高散熱基板。主要原因是基板的散熱性對LED壽命和性能有直接影響，因此封裝基板成為高輝度LED商品應用時非常重要的元件。

三，金屬基板、陶瓷基板等基板在高功率LED封裝基板的應用

1，金屬基板鋁基板在高功率LED封裝中的應用

金屬性高散熱基板有風硬質和可撓曲性基板兩種，硬質性基板屬于傳統型金屬基板，金屬基材的厚度大于1mm,廣泛應用于LED燈具模塊與照明模塊，技術上它與鋁質基板相同等級高熱傳導化的延伸，未來可望用在高功率LED封裝?？蓳锨曰宓某霈F(xiàn)是為了滿足汽車導航儀等中型LCD背光模塊薄性化，以及高功率LED三次元封裝要求的前提下，透過鋁質基板薄板化賦予封裝基板可撓曲特性，進而形成高導熱性和可撓曲性的高功率LED封裝基板。

2，樹脂基板耐熱差，高效率金屬基板和陶瓷基板成為新世紀高功率需求

環氧樹脂耐熱性比較差，在led芯片的壽命本身結束之前，環氧樹脂就已經出現變色。高效率化金屬金板備受關注，硬質金屬性基板是采用傳統樹脂基板或者陶瓷基板，賦予高導熱性、加工性、電磁波遮蔽性、耐熱沖擊金屬特征，構成新世紀高功率LED封裝基板。

高功率LED封裝基板是利用環氧樹脂接著劑將銅箔粘附在金屬基材的表面，透過金屬基材與絕緣層材質的組合變化，制成各種要用途的封裝基板。高散熱性是LED封裝用基板不可或缺的基本特征，因此上述金屬系LED封裝基板使用鋁和銅薄等材料，絕緣層大多用高導熱性無機填充物的環氧樹脂。

3，鋁質金屬基板在高功率LED封裝的應用

鋁質基板利用鋁的高導熱傳導性和輕量化特性制成高密度封裝基板，目前已用在冷卻空調的轉換器、通訊設備的電源基板等領域，也同樣使用于高功率LED封裝。一般而言，金屬基板的熱傳導率指標大約是2w/MK,能滿足客戶4~6w/mk高功率化的需要，業者已經退出等價且熱傳導鋁達到8w/mk的金屬系封裝基板。

4，陶瓷基板成為特大功率LED封裝以及功率模組的需要

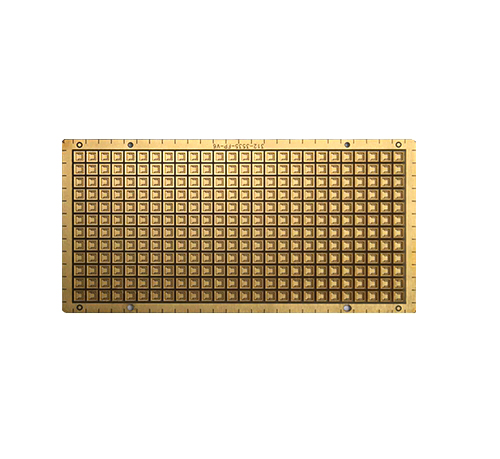

樹脂基板熱傳導率0.5W以下，鋁基板熱傳導率2w/mk~8w/mk,陶瓷基板熱傳導率20w/mk~230w/mk.從熱傳導率來看，陶瓷基板導熱性最好，而且本身是陶瓷，絕緣性好，無效像金屬基板一樣需要做絕緣層。成為目前LED封裝基板的“香餑餑”，無論是普通照明，還是汽車大燈，尤其是大功率模組和更是青睞陶瓷基板做為LED封裝基板。

從LED市場應用來看，未來陶瓷基板的應用市場非常廣泛，汽車大燈更加青睞陶瓷基板封裝基板，更多LED陶瓷封裝基板的問題可以咨詢金瑞欣特種電路，金瑞欣特種電路有三年多陶瓷電路板制作經驗，十多年P(guān)CB行業經驗，在LED封裝合作過的有圍壩陶瓷基板、汽車大燈陶瓷基板、UV紫光陶瓷基板等用于LED封裝產品，導熱性好， 高輝度高、性能穩定，可靠，節能，色顯度高，使用壽命長。
