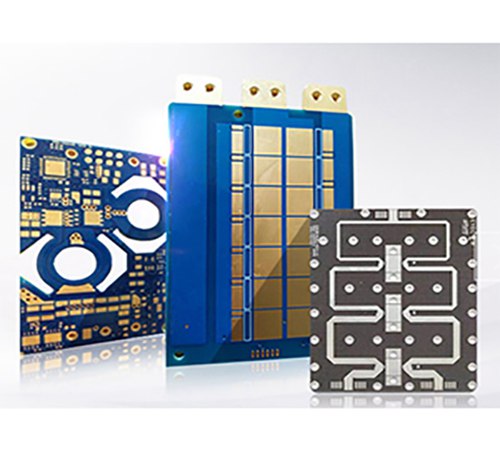

要說現在什么零部件是電子設備不可缺少部件，小編認為，PCB線路板當仁不讓，為什么這么說呢？因?yàn)?，它幾乎出現在每一種電子設備當中，除了固定各種大大小小的零件外，PCB線路板主要的功能就是讓各項零部件電氣連接。下面就讓小編簡單的介紹一下：

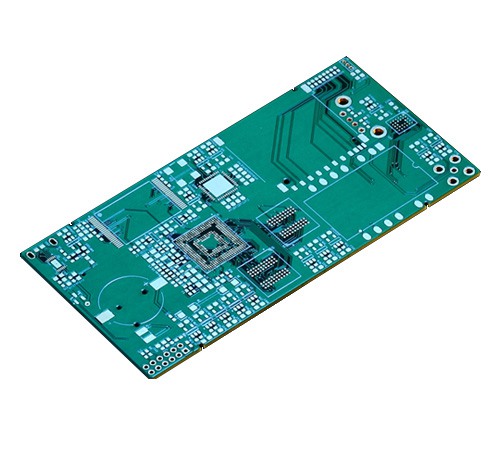

第一、印刷電路板主要由焊盤、過孔、安裝孔、導線、元器件、接插件、填充、電氣邊界等組成，各組成部分的主要功能如下：

焊盤：用于焊接元器件引腳的金屬孔。

過孔：用于連接各層之間元器件引腳的金屬孔。

安裝孔：用于固定印刷電路板。

導線：用于連接元器件引腳的電氣網絡銅膜。

接插件：用于電路板之間連接的元器件。

填充：用于地線網絡的敷銅，可以有效的減小阻抗。

電氣邊界：用于確定電路板的尺寸，所有電路板上的元器件都不能超過該邊界。

第二、印刷電路板常見的板層結構包括單層板(Single Layer PCB)、雙層板(Double Layer PCB)

和多層板(Multi Layer PCB)三種，這三種板層結構的簡要說明如下：

(1)單層板：即只有一面敷銅而另一面沒有敷銅的電路板。通常元器件放置在沒有敷銅的一面，敷銅的一面主要用于布線和焊接。

(2) 雙層板：即兩個面都敷銅的電路板，通常稱一面為頂層(Top Layer)，另一面為底層(Bottom Layer)。一般將頂層作為放置元器件面，底層作為元器件焊接面。

(3)多層板：即包含多個工作層面的電路板，除了頂層和底層外還包含若干個中間層，通常中間層可作為導線層、信號層、電源層、接地層等。層與層之間相互絕緣，層與層的連接通常通過過孔來實現。

第三、印刷電路板包括許多類型的工作層面，如信號層、防護層、絲印層、內部層等，各種層面的作用簡要介紹如下：

(1)信號層：主要用來放置元器件或布線。Protel DXP通常包含30個中間層，即Mid Layer1~Mid Layer30，中間層用來布置信號線，頂層和底層用來放置元器件或敷銅。

(2)防護層：主要用來確保電路板上不需要鍍錫的地方不被鍍錫，從而保證電路板運行的可靠性。其中Top Paste和Bottom Paste分別為頂層阻焊層和底層阻焊層；Top Solder和Bottom Solder分別為錫膏防護層和底層錫膏防護層。

(3)絲印層：主要用來在印刷電路板上印上元器件的流水號、生產編號、公司名稱等。

(4)內部層：主要用來作為信號布線層，Protel DXP中共包含16個內部層。

(5)其他層：主要包括4種類型的層。

Drill Guide(鉆孔方位層)：主要用于印刷電路板上鉆孔的位置。

以上就是金瑞欣小編分享的“PCB的組成及部分主要功能的介紹”，通過這些大家有沒有覺得PCB線路板確實是電子設備不可缺少部件之一呢。金瑞欣特種電路專注2-30層電路板打樣和中小批量生產，專業生產高多層板，厚銅板，高頻板和hdi板，以及銅基鋁基板，十年制作pcb線路板經驗，更多詳情咨詢金瑞欣特種電路官網。
