從五個角度了解陶瓷基板與pcb板的區別

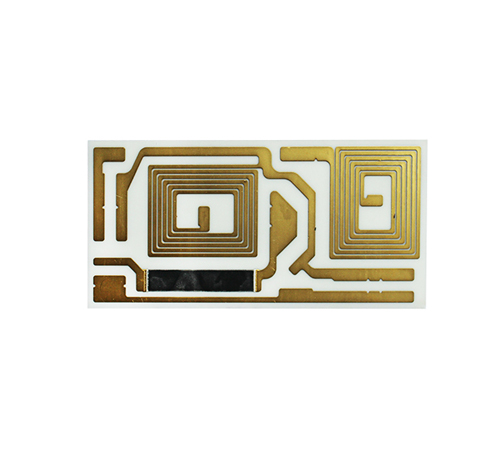

     陶瓷基板也就是我們說的陶瓷電路板、陶瓷pcb和印刷線路板一樣具備線路互連、通孔導電的特性。那么陶瓷基板與pcb板有哪些區別呢？小編從四個方面來闡述他們之間的不同

一，pcb板與陶瓷基板熱導率不同

陶瓷基板采用的是陶瓷基材，也就是介質是陶瓷材質，包括氧化鋁陶瓷基、氮化鋁陶瓷基、氮化硅陶瓷基等陶瓷基材，陶瓷本身散熱性能就非常好，陶瓷基板的熱導率從25w~230w不等，不同陶瓷介質熱導率有所不同。氧化鋁陶瓷基板導熱率在25w~30w,氮化鋁陶瓷基板導熱率在170w以上，氮化硅陶瓷基板導熱率在80w~90w.然后pcb板通常是采用介質是fr4或者金屬基板，熱導率不到3w，和陶瓷基板相比差距太大了，尤其是需要散熱性能要求比較高的產品領域，陶瓷基板成為非常受歡迎的介質材料。

二，陶瓷基板與pcb板絕緣性不同

       陶瓷基板一般是線路層-陶瓷基-線路層的結構，陶瓷基板的絕緣性非常好，也是有陶瓷材質本身決定的，無需再加絕緣層。而pcb板需要在加一層絕緣層才能起到移動的絕緣作用，但是絕緣效果遠不及陶瓷基板。

三，陶瓷基板與pcb板的散熱結構不同

      陶瓷基板的散熱結構是線路層-陶瓷基-線路板層的結構，因為中間沒有絕層，器件是熱量直接從陶瓷基傳遞到線路層而散熱出去，散熱快，效果好；pcb板則是需要熱量從介質層-絕緣層-線路層，中間隔著一個絕緣層的同時，介質層本身的熱傳導性較差，那么加了導熱膠，導熱效果也依舊沒有得到改善，往往達不到器件快速散熱的目的。尤其是一些大功率器件對散熱和溫度變化比較大的產品領域則需要用陶瓷基板作為散熱基板。

四，陶瓷基板與pcb板應用不同

陶瓷基板與pcb板應用不同，主要是兩者的性能不同，陶瓷基板多被應用

到高導熱、高散熱、高絕緣、的產品領域；pcb板則應用在一些更加廣泛，切對散熱、絕緣等要求不嚴格的產品上面。

五，陶瓷基板與pcb板價格不同

        陶瓷基板與pcb板的材質和性能不同，最終決定他們的價格不同，陶瓷基板的板材非常也比較高，制作成本高。一款pcb板打樣估計幾百元，陶瓷基板則需要幾千元。

        當然，陶瓷基板優勢確實突出，但是陶瓷基板容易碎，報廢率較高，對制作工藝水平要求也是比較高的，但是不能想普通pcb板一樣可以做一米多大小的電路板，更多陶瓷基板相關問題可以咨詢金瑞欣特種電路，金瑞欣在陶瓷基板電路板有四年多行業經驗了，很多高校和研發機構均在合作，歡迎咨詢！
