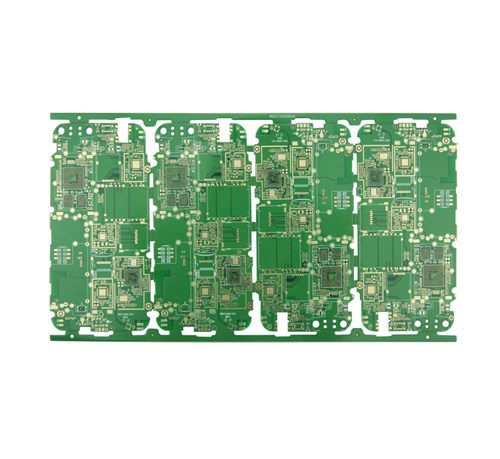

混合激光成孔技術是分析了C02激光蝕孔的機理后吸取了其他優點，并結合目前HDI線路板和BUM板導通微小化發展的實際而提出和集成的一種實用性好的成孔技術。一般來說是把C02激光頭和UV激光頭同時設置同一臺激光成孔機中，并由CAM的強大軟件來加以控制，因而，可較好地解決高密度化的產品質量問題?；旌霞す饧夹g(shù)具有如下主要優勢：

1）較好解決了成孔層間對位的問題。隨著HDI/BUM密度不斷提高，其導通孔直徑和鏈接

盤直徑的大小縮小，則激光成孔的對準精度要求越來越高，并成為突出和關鍵問題，而采用化學蝕刻技術來形成敷形掩膜，與底層銅連接盤對準來加工導通孔難度已不斷增加。

這種最準偏差主要是由于加工窗口過程（如對位、底片、曝光、顯影、蝕刻等）尺寸偏差

或偏位所造成的。這種激光蝕孔偏位會造成盲導通孔與底層鏈接盤形成局部鏈接，甚至不鏈接，從而帶來產品可靠性或報廢問題，為了解決問題，常常采用加大加工窗口尺寸等辦法來找準接盤，但這種加大敷形掩膜的尺寸往往是正常開窗口尺寸的三倍左右。很顯然，加大加工窗口尺寸，不僅會花費更多的時間和財力，而且更重要的是損失了可利用的寶貴空間、降低了導體布設的自由度和限制了高密度化的發展，甚至影響HDI/BUM板的電路功能問題，如在盲導通孔經過孔化電鍍后涂覆抗蝕劑時大的加工窗口處，會導致抗蝕劑在孔上收縮過大，產生位置偏位，既會影響結合力又會影響線路功能。

2）具有更好的性能價格比。由于不采用常規化學蝕刻形成敷形掩膜的加工窗口，因而消除了圖形轉移工序（底片形成，、光致抗蝕劑、曝光、顯影和酸性蝕刻等）所需要的材料和設備、藥品和人力等的費用，同時也消除了由于采用圖形轉移工序所引起的孔位偏差而帶來的質量問題，使產品具有更高合格率和高密度化。所以，混合激光成孔技術比僅用C02激光燒蝕微小孔具有更佳的性能價格比。當然了由于避免采用圖形轉移法工序來形成掩膜的加工窗口，也減少了HDI板/BUM板帶來的化學污染環境和廢水處理問題。

3）加快HDI電路板/BUM板投放市場。誰占了市場就意味著誰主宰市場并獲得最高的利潤。

       采用混合激光成孔技術能加快HDI/BUM板產品頭發上市場，主要是消除了采用常規的圖像轉移工序中多道加工步驟，簡化了生產工藝，節省了大量的時間，可以直接用CAM鉆孔文件來I型內各層盲微小孔?？梢娀旌霞す獬煽准夹g(shù)的優勢是非常明顯的，如果想了解更多工藝和流程可以咨詢金瑞欣特種電路官網。金瑞欣是專業的電路板打樣和中小批量生產廠家，主要HDI線路板，高多層板，高頻板，厚銅板等。
