氧化鋁陶瓷pcb因為機械強度高，絕緣性好，在電子封裝和電子技術方面使用廣泛。前幾年陶瓷pcb工藝受限發展有一定的影響，例如燒結溫度過高等。今天就氧化鋁陶瓷板的制作技術詳細闡述。

黑色氧化鋁陶瓷pcb制造工藝

黑色氧化鋁陶瓷基板多用于半導體集成電路及電子產品中，這主要是由于大部分電子產品具有高光敏性，需要封裝材料具有較強的遮光性，才能夠保障數碼顯示的清晰度，因此，多采用黑色氧化鋁陶瓷基板進行封裝。隨著現代電子元件不斷更新，對于黑色氧化鋁封裝基板的需求也不斷擴大，目前國內外均積極開展對黑色氧化鋁陶瓷制造工藝的研究。

電子產品封裝中使用的黑色氧化鋁陶瓷，基于其應用領域的需求，黑色著色料的選擇需要結合陶瓷原材料的性能。例如需要考慮到其陶瓷原材料需要具備較好的電絕緣性，因此，黑色著色料除了考慮到陶瓷基板的最終著色度、機械強度外，同時還要考慮到其電絕緣性、隔熱性及電子封裝材料的其他功能。

在陶瓷著色過程中，低溫環境可能促使著色料的揮發性受到影響而保溫一定時間，在此過程中，游離狀態著色物可能集結成尖晶石類化合物，能夠避免著色料在高溫環境下持續揮發，保障著色效果。

氧化鋁陶瓷pcb的晶體結構、分類及性能

氧化鋁有許多同質異晶體，例如α-Al2o3、β-Al2o3、γ-Al2o3等，其中以α-Al2o3的穩定性較高，其晶體結構緊密、物理性能與化學性能穩定，具有密度與機械強度較高的優勢，在工業中的應用也較多。

氧化鋁陶瓷通過氧化鋁純度進行分類，氧化鋁純度為>99%被稱為剛玉瓷，氧化鋁純度為99%、95%和90%左右被稱為99瓷、95瓷和90瓷，含量> 85%的氧化鋁陶瓷一般稱為高鋁瓷。99.5%氧化鋁陶瓷的體積密度為3.95g/cm3，抗彎強度為395MPa，線性膨脹系數為8.1×10-6，熱導率為32W/（m·K），絕緣強度為18KV/mm。

流延法制造黑色氧化鋁陶瓷基板pcb工藝

流延法是指在陶瓷粉料中加入溶劑、分散劑、粘結劑、增塑劑等物質，從而使?jié){料分布均勻，然后在流延機上制成不同規格陶瓷片的制造工藝，也被稱為刮刀成型法。該工藝最早出現于上世紀40年代后期，被用于生產陶瓷片層電容器，該工藝的優點在于：

（1）設備操作簡單，生產高效，能夠進行連續操作且自動化水平較高；

（2）胚體密度及膜片彈性較大；

（3）工藝成熟；

（4）生產規格可控且范圍較廣。

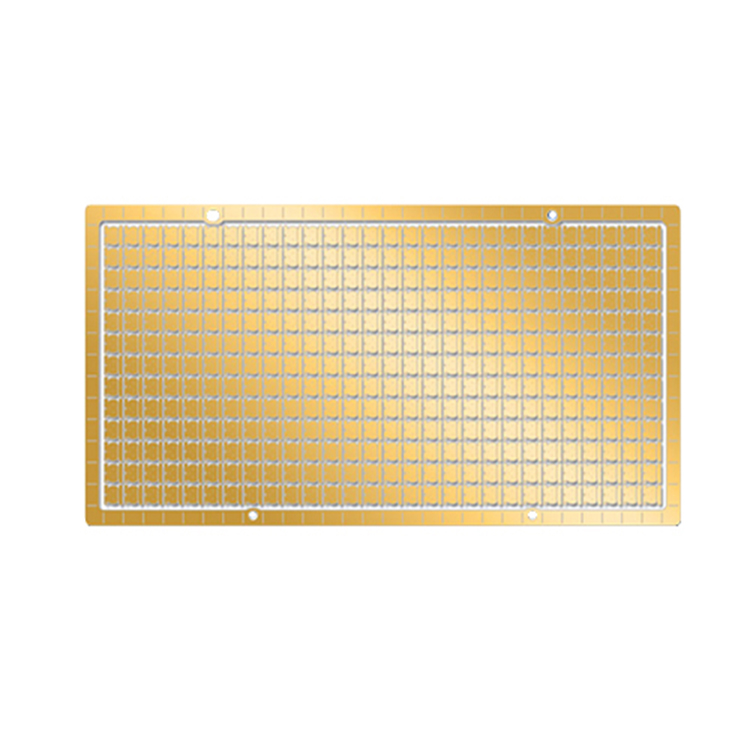

氧化鋁陶瓷pcb多使用氧化鋁陶瓷片，氧化鋁陶瓷的純度為90.0~99.5%，其純度越高，性能越好，但關鍵問題在于該部件對燒結溫度的要求較高，導致制造的難度提高。深圳金瑞欣特種電路是專業的陶瓷電路板廠家，十年P(guān)CB制作經驗，采用優質的陶瓷原料、精湛的加工技術可加工精密線路、實銅填孔，超厚銅層0.5mm、LED無機圍壩工藝，更多陶瓷pcb線路板咨詢請咨詢網站客服或聯系方式。
