Pcba板的檢測標準和測試條件和方法

       Pcba的檢測標準是判斷pcba板是否合格的重要指標，今天小編分享一下pcba的檢測指標，條件以及檢測方法。

一、PCBA板產品檢驗標準分類

1. A類不合格：凡足以對人體或機器產生傷害或危及生命安全的缺點如：安規不符/燒機/觸電等。

2. B類不合格：可能造成產品損壞，功能異?；蛞虿牧隙绊懏a(chǎn)品使用壽命的缺點。

3. C類不合格：不影響產品功能和使用壽命，一些外觀上的瑕疵問題及機構組裝上的輕微不良或差異

二，PCBA板的檢驗條件和方法:

1，為防止部件或組件的污染，必須選擇具有EOS/ESD全防護功能的手套或指套且佩帶靜電環作業，光源為白色日光燈，光線強度必須在100Lux以上，10秒內清晰可見。

2，檢驗方式：將待驗品置于距兩眼約1000px處，上下左右45o，以目視或三倍放大鏡檢查。

3，檢驗判定標準：（依QS9000 C=0 AQL=0.4%抽樣水準進行抽樣；如客戶有特殊要求時，依客戶允收標準判定）

4，抽樣計劃：MIL-STD-105E LEVEL Ⅱ正常型單次抽樣

5，判定標準：嚴重缺點（CR）AQL 0%

6，主要缺點（MA）AQL 0.4%

7，次要缺點（MI）AQL 0.65%

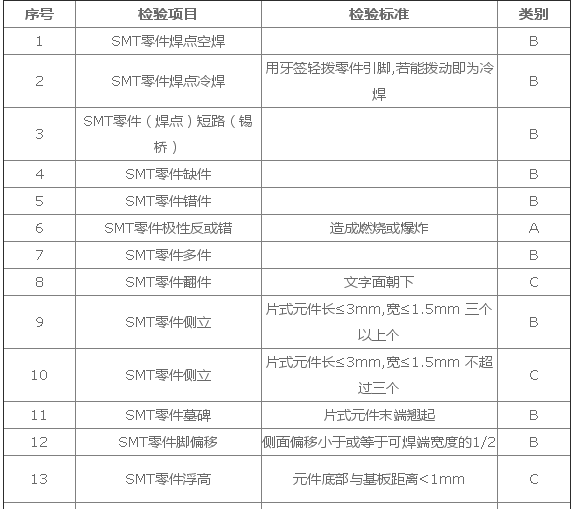

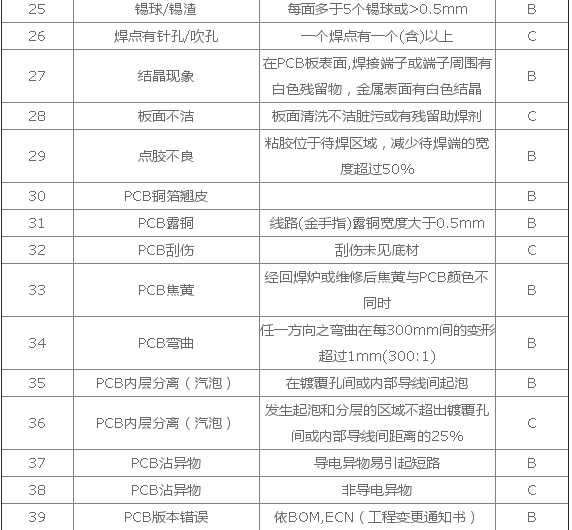

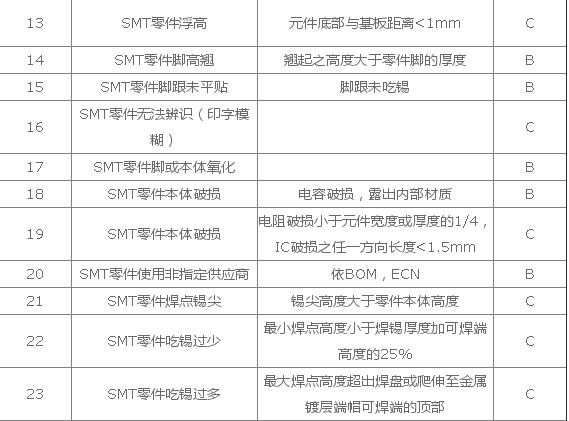

三、PCBA產品檢驗項目及技術要求：根據檢測類別分為ABC問題級別。

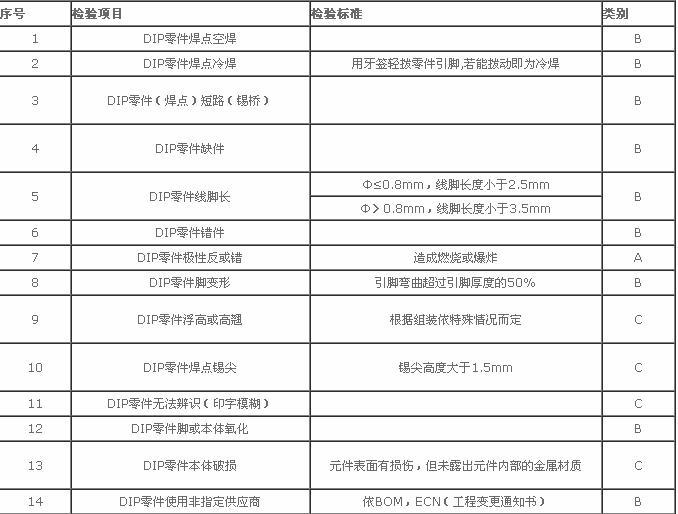

           PCBA產品DIP檢驗規范

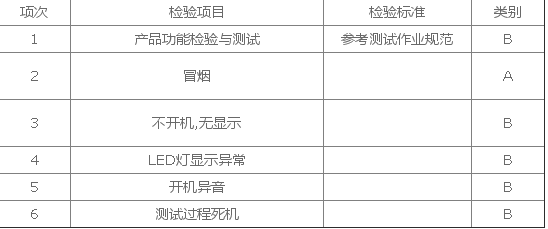

             PCBA產品功能測試規范

         Pcba檢測條件，檢測標準以及檢驗方式都做了匯總，這個對于工廠的品質來說就是一個件非常簡單卻是必須掌握的事情，跟到PCBA板制作的問題可以咨詢金瑞欣特種電路。
