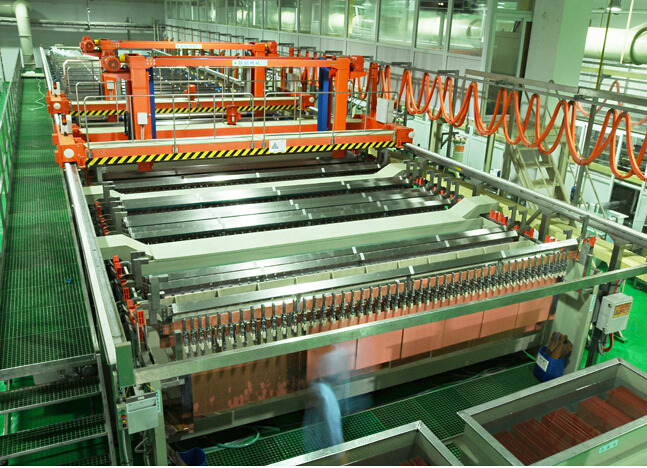

在PCB(印刷電路板)制造中,電鍍是一個關鍵步驟,主要作用是通過在銅層表面或孔內沉積金屬,確保電路板的導電性、可靠性和耐用性。以下是電鍍的細分作用:
l問題:鉆孔后的孔壁是絕緣的(裸銅被鉆掉),無法連接不同層的電路。
l電鍍作用:在孔內壁鍍上導電金屬(如銅),使上下層電路導通,形成“通孔”(Via)。
l通俗理解:給孔內“穿金屬導線”,讓電流能穿過孔在不同層之間流動。
l問題:原始覆銅板上的銅層較薄,直接蝕刻可能導致線路過細或斷裂。
l電鍍作用:在需要保留的線路上額外鍍一層銅,加厚導電層。
l通俗理解:給線路“補銅”,確保蝕刻后線路足夠粗,能承載電流。
l問題:裸露的銅容易氧化(生銹),導致焊接困難或?qū)щ姴涣肌?/span>
電鍍作用:
l抗氧化:鍍錫、鍍鎳或化金(ENIG),防止銅氧化。
l易焊接:鍍錫或鍍銀,提高焊盤與元器件的焊接性能。
l耐磨:插拔接口處鍍硬金,增強耐用性。
l通俗理解:給銅表面“穿保護衣”,防止生銹,同時讓焊接更容易。
l問題:蝕刻時需要保留線路,去除多余銅箔。
l電鍍作用:在需要保留的線路上鍍一層抗蝕金屬(如錫),保護它們不被蝕刻液腐蝕。
l通俗理解:用鍍層“標記”出要保留的線路,蝕刻時其他部分被溶解。
l散熱:局部鍍厚銅或金屬(如鋁),幫助散熱。
l高頻性能:鍍銀提升高頻信號傳輸效率。
l外觀:鍍啞光錫或沉金,改善外觀或滿足特定需求。
l導電:確??缀途€路的電氣連接。
l加固:加厚銅層,提高載流能力。
l保護:防氧化、防腐蝕。
l焊接:提升焊盤的可焊性。
l功能擴展:滿足散熱、高頻等特殊需求。
通過電鍍,PCB才能成為可靠、耐用的電路載體,支撐電子設備的正常運行。
