LTCC陶瓷電路板的優點和用于領域

        LTCC低溫共燒技術一般用于制作多層陶瓷電路板，在一些特定的領域則需要用到多層陶瓷電路板和低溫共燒技術，今天小編就來講述一下LTCC低溫共燒陶瓷電路板優點以及應用。

    1，什么是LTCC陶瓷電路板

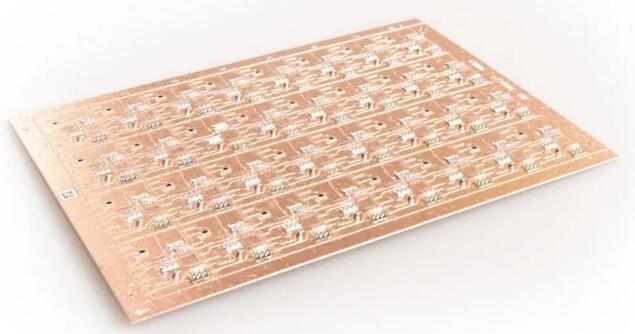

        LTCC陶瓷電路板采用ltcc低溫共燒技術將低溫?zé)Y(jié)陶瓷粉與金屬漿料在950℃下燒結，制成三維空間互不干擾的高密度電路，也可制成內置無源元件的三維電路基板。這樣工藝制作的陶瓷電路板也叫LTCC陶瓷電路板。

                                                                                                        圖片來源艾邦

    2，LTCC陶瓷電路板的優點

• 采用LTCC陶瓷電路板制備的無源器件和模塊有什么用的優點呢？

• 可適應大電流及耐高溫特性要求，并具備比普通PCB電路基板優良的熱傳導性；

• 使用電導率高的金屬材料作為導體材料，有利于提高電路系統的品質因子；

• 好的溫度特性，如較小的熱膨脹系數、較小的介電常數溫度系數，可以制作層數極高的電路基板，可以制作線寬小于50μm的細線結構。

• 可將無源組件埋入多層電路基板中，有利于提高電路的組裝密度；

•  非連續式的生產工藝允許對生坯基板進行檢查，從而提高成品率，降低生產成本。

   3，LTCC陶瓷電路板的應用領域

       LTCC陶瓷電路板在國外發展較早，在電器元器件、通訊、高頻微波領域應用。LTCC陶瓷電路板分別在LTCC元件、LTCC功能器件、LTCC模塊基板和LTCC集成模塊等領域應用。

     LTCC元件應用

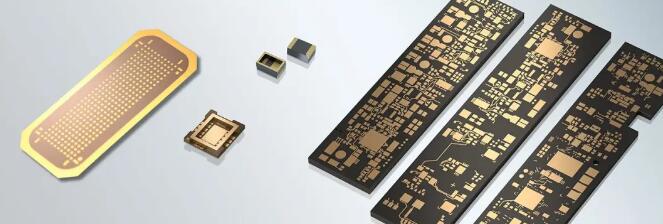

       利用LTCC技術生產的無源元器件在移動通信設備等領域得到廣泛的應用。例如：手機、WLAN、藍牙、功率放大器、汽車電子等。其產品種類眾多，囊括了濾波器、雙工器、巴倫、耦合器、收發開關功能模塊、功分器以及共模扼流圈等

                                                                                                      圖片來源艾邦

       LTCC功能器件的使用

        早期通信產品內的濾波器和雙工器多為體積很大的介質濾波器和雙工器。GSM和CDMA手機上的濾波器已被聲表面濾波器取代或埋入模塊基板中，而PHS手機和無繩電話上的濾波器則大多為體積小、價格低、由LTCC制成的LC濾波器，藍牙和無線網卡則從一開始就選用LC濾波器。

     LTCC模塊基板

       電子元件的模塊化已成為業界不爭的事實，其中尤其以LTCC為首選方式?？晒┻x擇的模塊基板有LTCC、HTCC(高溫共燒陶瓷)、傳統的PCB如FR4、PTFE等。HTCC的燒結溫度在1500℃以上，與之匹配的難熔金屬如鎢、鉬/錳等導電性能較差，燒結收縮不如LTCC易于控制。LTCC的介電損耗比RF4低一個數量級。PTFE的損耗較低，但絕緣性都較差。LTCC比大多數有機基板材料可更好地控制精度。沒有任何有機材料可與LTCC基板的高頻性能、尺寸和成本進行綜合比較。

       生產手機天線開關模塊(簡稱ASM)的就有村田、三菱電工、京瓷、TDK、Epcos、日立、Avx等十多家。此外還有NEC、村田和愛立信等公司的藍牙模塊、日立等公司的功放模塊等等，都是由LTCC工藝制成的。

     LTCC在高密度封裝中的應用

      應用于航空、航天及軍事領域

        美國羅拉公司的太空系統部門（Space System/LoralInc.）利用 LTCC 的技術研制成衛星控制電路組件。它使用9層導體，金屬線寬和線間距為 125 μm，生坯材料為杜邦公司的A951。美國 Raytheon、Westinghouse 和 Honeywell 等公司都擁有 LTCC 設計與制造技術，并研制出了多種可用于導彈、航空和宇航等電子裝置的 LTCC 組件或系統。

      應用于 MEMS、驅動器和傳感器等領域

        LTCC 可以通過內埋置電容、電感等形成三維結構，從而大大縮小電路體積。因此，在射頻電路的驅動器、高頻開關等高性能器件中，三維結構電路得以大量應用，以適應目前對該類電路體積和性能的要求。

       應用在汽車電子等領域

        由于 LTCC具有眾多優良的特性，在國外已被列為制作汽車電子電路的重要技術。全球最大的汽車零部件供應商——博世，采用LTCC技術將其運用在汽車EPS中。

       在天線中的應用

         隨著5G通信頻率的升高，天線和射頻模組尺寸會更小、集成度更高。當工作頻率≥30 GHz時，天線尺寸將減小至毫米級甚至更小的級別，此時天線的設計方案將由現有的單體天線改為陣列天線，LTCC有望成為5G天線的核心集成技術。LTCC技術在天線上的應用主要有5G陣列天線、超寬帶LTCC天線、Wifi/Bluetooth天線、GPS天線、多頻段LTCC天線、RFID天線、NFC天線、集成化封裝天線等。
