LTCC基板印刷網版制作的特點和流程

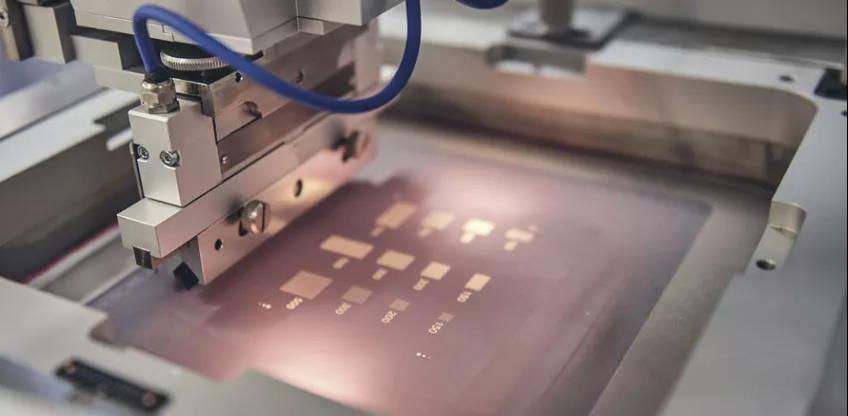

LTCC一般都是一層一層做好，再多層壓合到一期的，那么LTCC基板中間層的線路板是通過什么做的呢。就是通過絲網印刷的方式實現的，有著生產效率高、生產成本低的特點，可以說絲網印刷工藝是LTCC基板實現精密布線的基礎。

高頻高速LTCC基板精密度高，對產品提供更高要求。

在LTCC微波組件中，其對絲印線條的狀態要求更高，其中微帶線、帶狀線的邊緣狀態和光潔度對微波電路的插入損耗都有直接關系，可以說微帶線、帶狀線的精細制作，是微波性能的保證。

印刷用網版的網布規格、張力大小和感光膜厚度可以說是絲印線條分辨率和解析度的基礎，其“先天性” 地決定了LTCC絲印線路的狀態。因此網版質量的好壞直接影響著印刷的質量。

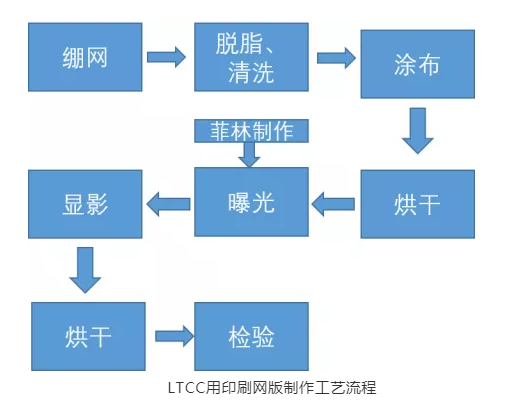

制作的各個流程做到做優的把控，以確保不存在砂眼，圖形是完整，然后可用高倍數影像測量儀和精密張力計檢測網版線條寬度以及最終的網版張力，最后在網版四周涂覆封網膠并粘貼銀龍膠帶。更多LTCC基板精密布線制作的問題可以咨詢金瑞欣特種電路。
