降低LED晶粒陶瓷散熱基板的熱阻是LED行業非常重要的課題。發展至今，LED產品已具有節能、省電、高效率、反應時間快、壽命周期長、且不含汞，具有環保效益等優點。然而通常LED高功率產品輸入功率約有15%電能轉換成光能，剩下85%的電能均轉換為熱能。LED散熱問題就是LED光源非常關注的點，今天我們來看看LED散熱基板具備的優勢以及發揮的作用。

    傳統的LED封裝通過什么方式散熱？

    LED散熱途徑主要以下途徑：

    1. 從空氣中散熱

    2. 熱能直接由System circuit board導出

    3. 經由金線將熱能導出

    4. 若為共晶及Flip chip制程，熱能將經由通孔至系統電路板而導出。

    整個系統之散熱瓶頸，多數發生在將熱量從LED晶粒傳導至其基板再到系統電路板為主。此部分的可能散熱途徑：其一為直接藉由晶?；迳嶂料到y(tǒng)電路板，在此散熱途徑里，其LED晶?；宀牧系臒嵘⒛芰礊橄喈斨匾膮?shù)；其二為LED所產生的熱亦會經由電極金屬導線 而至系統電路板，一般而言，利用金線方式做電極接合下，散熱受金屬線本身較細長之幾何形狀而受限。因此，近來即有共晶 (Eutectic) 或覆晶(Flip chip)接合方式，此設計大幅減少導線長度，并大幅增加導線截面積，如此一來，藉由LED電極導線至系統電路板之散熱效率將有效提升。

    一般而言，LED晶粒(Die)以打金線、共晶或覆晶方式連結于其基板上(Substrate of LED Die)而形成一LED晶片( chip)，而后再將LED 晶片固定于系統的電路板上(System circuit board)。因此，LED可能的散熱途徑為直接從空氣中散熱，或經由LED晶?；逯料到y(tǒng)電路板再到大氣環境。而散熱由系統電路板至大氣環境的速率取決于整個發光燈具或系統之設計.

 LED散熱基板的作用：

 LED散熱基板主要是利用其散熱基板材料本身具有較佳的熱傳導性，將熱源從LED晶粒導出。因此，我們從LED散熱途徑敘述中，可將LED散熱基板細分兩大類別，分別為(1)LED晶?；迮c(2)系統電路板。此兩種不同的散熱基板分別乘載著LED晶粒與LED晶片將LED晶粒發光時所產生的熱能，經由 LED晶粒散熱基板至系統電路板，而后由大氣環境吸收，以達到熱散之效果。

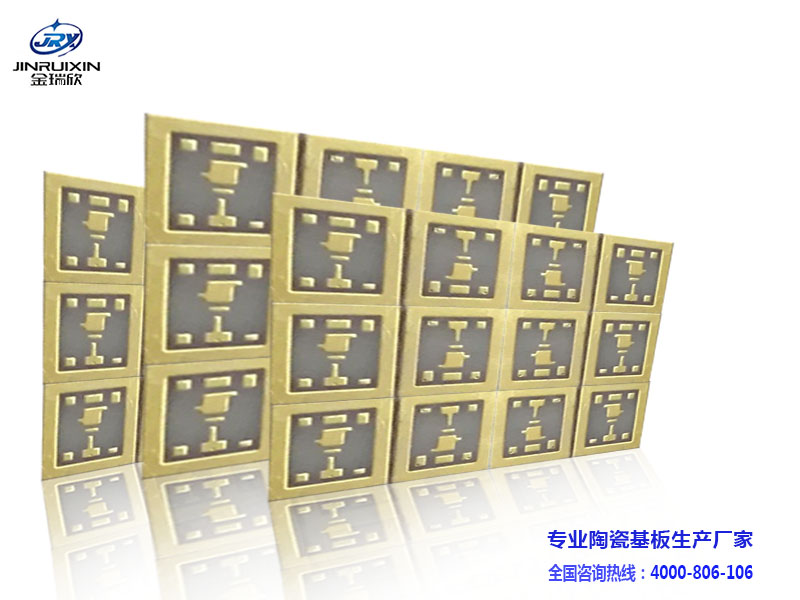

 陶瓷基板，因為其很好的導熱效果，有效的解決了大功率LED產品的散熱問題，促進了LED行業和產品的發展。陶瓷基板除了在LED行業使用廣泛外，另外還在汽車控制器，傳感器以及消費電子領域應用廣泛。

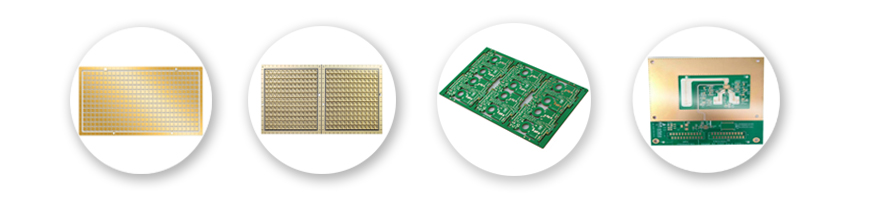

 更多詳情可以咨詢金瑞欣特種電路，金瑞欣特種電路是專業的陶瓷電路板打樣和中小批量生產廠家，主要生產陶瓷基板、高頻板以及厚銅板，有著十年多的電路板制作經營，在陶瓷板方面，主要生產氧化鋁散熱基板和氮化鋁陶瓷基板，可以加工精密線路，實銅填孔，LED無機圍壩工藝等，是值得信賴的電路板廠家。
