HTCC高溫共燒陶瓷燒制流程和材料

20世紀80年代初商業化的主計算機的電路板多層基板是用氧化鋁絕緣材料和導體材料（Mo、W、Mo-Mn）在1600°C的高溫下共燒的，也就是高溫共燒陶瓷（HTCC）。

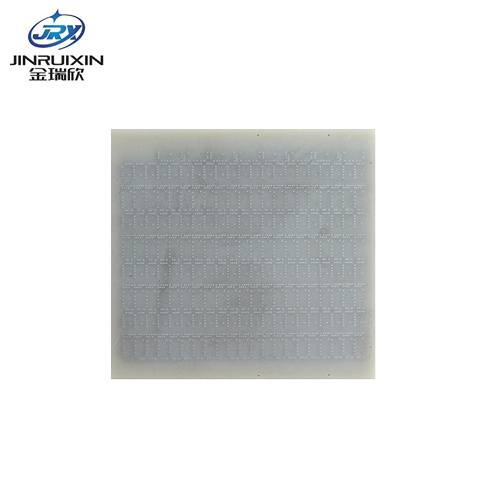

高溫共燒陶瓷(HTCC)通過在每層生瓷片上打孔、填充金屬漿料和印刷，最后疊加在一起形成多層導體互連的基板。其具有機械強度高、熱導率高、化學性質穩定及布線密度高等優點。

一，HTCC高溫共燒流程

粉體制備---研磨、混料、流延--切片--打孔--填孔--印刷電級-疊層-等靜壓-切割-排膠-燒結-外電機儲備-外電機燒結-外電機電鍍-測試。

高溫共燒陶瓷(HTCC)通過在每層生瓷片上打孔、填充金屬漿料和印刷，最后疊加在一起形成多層導體互連的基板。其具有機械強度高、熱導率高、化學性質穩定及布線密度高等優點。

常用的HTCC陶瓷基板體系有質量分?jǐn)?shù)為90%～95%的Al2O3和AlN等，其中Al2O3工藝最為成熟，應用最廣；AlN在熱性能和電性能方面優于Al2O3，但存在工藝難度大、燒結溫度高、材料成本高等問題。由于采用的是Al2O3和AlN材料，HTCC陶瓷基板燒結溫度為1400～1500℃，其具有機械強度高、熱導率高、化學性質穩定及布線密度高等優點。

二，HTCC共燒技術的材料都有哪些？

HTCC技術的金屬化材料一般以熔點高的金屬W、Mo和Mn等為主，然而這類金屬有導電性較差的缺點，需要在該金屬表面鍍Ni和Au來降低傳輸損耗以及起到保護電路的作用。

由于HTCC具有機械強度較高、散熱系數較高、材料成本較低、化學性能穩定、布線密度高德等特點，HTCC已被廣泛應用于高可靠性微電子集成電路、大功率微組裝電路、車載大功率電路等領域。

高溫共燒HTCC陶瓷材料：氧化鋁、氮化鋁、莫來石等，金屬材料：鎢、鉬、錳、鉬-錳等。共燒的溫度2685℃~1850℃。

更多高溫共燒技術的問題請咨詢金瑞欣特種電路，金瑞欣陶瓷電路板專業經驗三年了，PCB行業經驗10年了，有成熟的陶瓷電路板制作技術，包括HTCC、LTCC、DPC、DBC等工藝技術，歡迎咨詢。
