隨著大功率電子器件向小型化、高頻化發(fā)展，直接鍍銅陶瓷基板（DPC）因其高導(dǎo)熱性、高精度線路及低溫工藝優(yōu)勢(shì)，成為封裝領(lǐng)域的核心材料。然而，金屬化層與陶瓷基體的結(jié)合力不足，仍是制約DPC可靠性的關(guān)鍵瓶頸。本文從材料、工藝及界面設(shè)計(jì)角度，系統(tǒng)分析影響結(jié)合力的核心因素，并提出針對(duì)性解決方案。

一、影響DPC金屬化層結(jié)合力的核心因素

1. 陶瓷基片表面狀態(tài)

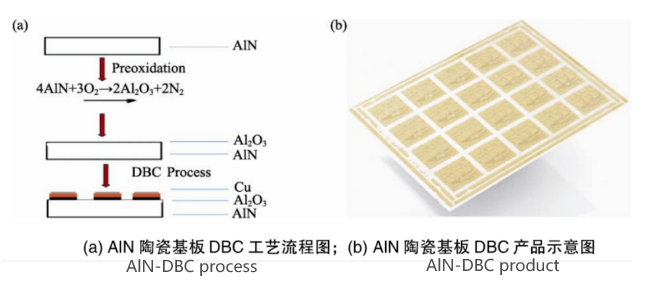

陶瓷基片的表面粗糙度、清潔度及化學(xué)活性直接影響金屬層的附著機(jī)制。首先，陶瓷表面適度粗化（粗糙度Ra＜0.3μm）可通過機(jī)械嵌合效應(yīng)增強(qiáng)與金屬化層的結(jié)合力，但過度粗糙會(huì)導(dǎo)致電鍍液殘留和氣孔缺陷。其次，陶瓷基片表面的殘留污染物（如氧化物、有機(jī)物）會(huì)阻礙金屬原子與陶瓷表面的化學(xué)鍵合，可通過等離子清洗或酸洗工藝去除。再次，譬如AlN陶瓷表面易形成氧化鋁層，可通過預(yù)氧化處理（如850℃熱處理）生成Al?O?過渡層，來提升與金屬的潤(rùn)濕性。

2. 過渡層材料與結(jié)構(gòu)設(shè)計(jì)

過渡層是連接陶瓷與銅層的關(guān)鍵界面，其選擇直接影響化學(xué)鍵合與熱應(yīng)力分布。由于Ti、Cr等活性金屬因高擴(kuò)散系數(shù)和強(qiáng)氧化傾向，可形成穩(wěn)定的TiN、Cr?O?等化合物，提升界面結(jié)合強(qiáng)度。此外，還可以采用多層結(jié)構(gòu)設(shè)計(jì)，即采用梯度過渡層（如Ti/Cu、Cr/Ni/Cu）可緩解熱膨脹系數(shù)差異，降低界面應(yīng)力。有研究表明，Ti/Cu雙層結(jié)構(gòu)可使結(jié)合力提升至15N/mm2以上。

3. 金屬沉積工藝參數(shù)

PVD（物理氣相沉積）與電鍍工藝的協(xié)同控制是結(jié)合力優(yōu)化的核心。PVD濺射參數(shù)有濺射功率（＞5kW）、基板溫度（200-300℃）及真空度（＜5×10?3Pa），濺射工藝參數(shù)會(huì)直接影響金屬薄膜的致密度與結(jié)晶取向。需要注意的是，過高的功率可能會(huì)導(dǎo)致膜層內(nèi)應(yīng)力積累。電鍍填孔時(shí)，合適的脈沖電鍍參數(shù)（推薦占空比30%-50%，頻率1kHz），可提高通孔填充率至95%以上，減少孔內(nèi)的空洞缺陷。

4. 陶瓷與金屬材料的熱膨脹系數(shù)失配

陶瓷（AlN的熱膨脹系數(shù)4.5×10??/℃，Al?O?的熱膨脹系數(shù)6.8×10??/℃）與銅（17×10??/℃）的存在較大的熱膨脹差異，會(huì)導(dǎo)致DPC陶瓷基板在熱循環(huán)下出現(xiàn)金屬化層與陶瓷的界面剝離問題。研究表明，當(dāng)溫度變化超過150℃時(shí)，AlN基DPC陶瓷基板界面剪切應(yīng)力可達(dá)200MPa，遠(yuǎn)超多數(shù)過渡層的抗拉強(qiáng)度。

二、提升結(jié)合力的關(guān)鍵技術(shù)方案

1. 表面預(yù)處理工藝優(yōu)化

l 激光微結(jié)構(gòu)加工：采用飛秒激光在陶瓷表面制備微坑陣列（直徑10-20μm，深度5μm），通過機(jī)械鎖合效應(yīng)使結(jié)合力提升30%。

l化學(xué)活化處理：使用HF-NaOH混合溶液蝕刻AlN表面，暴露更多Al活性位點(diǎn)，促進(jìn)Ti/Al界面反應(yīng)生成Al?Ti金屬間化合物。

2. 界面過渡層創(chuàng)新設(shè)計(jì)

l納米復(fù)合過渡層：可在Ti層中摻雜納米Al?O?顆粒（粒徑50nm），可降低熱膨脹系數(shù)差異，同時(shí)通過釘扎效應(yīng)抑制裂紋擴(kuò)展。

l非晶態(tài)金屬層：采用磁控濺射制備非晶Cr層（厚度100nm），其無(wú)晶界結(jié)構(gòu)可均勻分散應(yīng)力，使界面結(jié)合力提高至20N/mm2。

3. 鍍膜與電鍍工藝協(xié)同調(diào)控

l低溫高能濺射技術(shù)：引入離子輔助沉積（IAD），在150℃以下制備高密度Ti膜，減少熱應(yīng)力對(duì)陶瓷基板的損傷。

l梯度電鍍工藝：采用分段電流密度（0.5-3A/dm2）控制銅層晶粒尺寸，表層納米晶（＜50nm）可提高抗疲勞性能。

4. 后處理工藝強(qiáng)化

l退火處理：在H?/N?混合氣氛中（400℃×2h）退火，促進(jìn)Cu/Ti界面擴(kuò)散，形成連續(xù)固溶體結(jié)構(gòu)，結(jié)合力提升25%。

l表面合金化：在銅層表面電鍍Ni-P合金（厚度2μm），其低熱膨脹系數(shù)（13×10??/℃）可緩沖熱應(yīng)力。
